Gyöngyös
2018
A templom két toronnyal rendelkezik, amelyek a templomhajó nyugati oldalán kaptak helyet. A templom alapterülete cca. 60x25 m, a barokk stílusú homlokzattornyai (északi és déli) pedig 34,40 m magas sisaknélküli kialakításúak.
Szemrevételezési vizsgálatok:
A torony szemrevételezése során nem találtunk komoly károsodásra utaló jeleket. Az alapozást nem vizsgáltuk, mivel eddigi ismereteinkre alapozva tudtuk, hogy a tornyok alapozása mély, bőven fagyhatár alatt található. A falazatok szemrevételezésekor nem találtunk támaszelmozdulásrautaló repedéseket, ebből következik, hogy az alapok teherbírása megfelelő.
A fából ácsolt védősisakok állapotának felmérése szintén elhanyagolható, hiszen a tervezett állapot az eredeti sisakok rekonstrukcióját célozza meg.
Tervezett beavatkozások hatása a szerkezetre:
Míg az északi tornyot kisebb mértékben érintettéka tervezett beavatkozások:
-
sisak rekonstrukció
-
tűzgátló vasbeton zárófödém kialakítása
,addig a déli toronynál jelentősebb beavatkozásokra volt szükség:
-
két kilátószint és egy kizárólag menekülő szint kialakítása vb. födémmel, panoráma lift elhelyezésével
-
a kilátószintekre a feljutást (a lift mellett) új acéllépcsők biztosítják majd
-
a harangok felfüggesztésére új harangtartó szerkezetet biztosítása
-
tűzgátló vasbeton zárófödém kialakítása
-
sisak rekonstrukció
A torony szerkezeti teherbírásának vizsgálatához szükség volt első sorban a terhek kiszámítására. A siskabóllejövő terheket a sisak 3D-s statikai modelljéből nyertük ki. Az állandó terhek mellett figyelembe vettük a széltehert, illetve a kialakításból adódóan szükséges volt a szeizmikus számítás elvégése is.

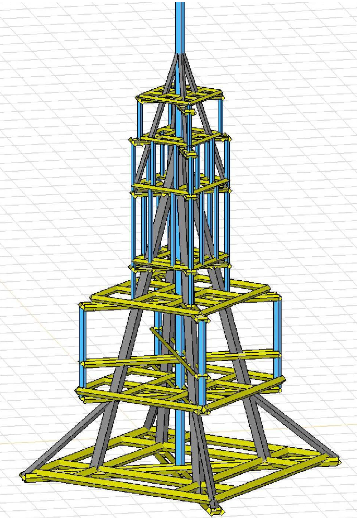

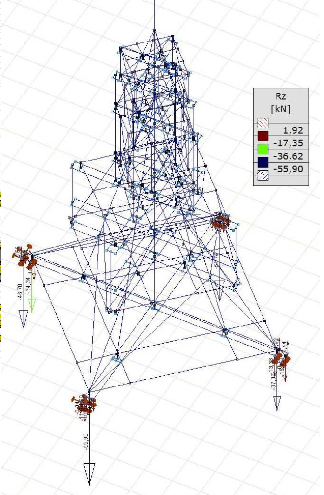

A tervezett sisak 3D modellje (balra) és a Z irányú támaszreakciók ábrája (jobbra)

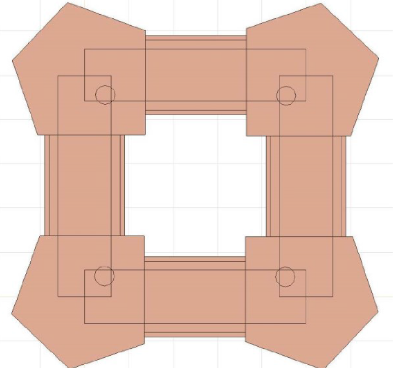

A torony végleges modellje AxisVM13 programmal készült. A számításhoz egyszerűsített geometriát alkalmaztunk: a falakat állandó vastagságú diafragmákként építettük fel, figyelembe véve a függőleges irányú falvastagság csökkentést is, majd a sarkokra meghatároztuk a merevítő pilléreket merevítő borda elemként.

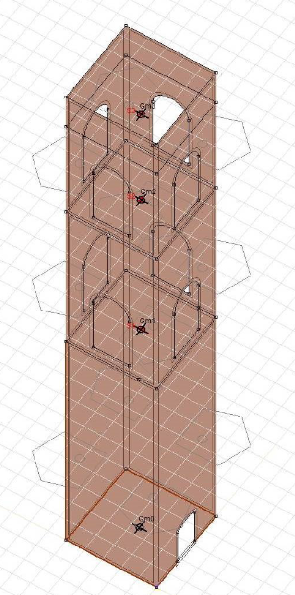

a számítási modell
A szerkezet kialakítása miatt elengedhetetlennek tartottuk a földrengés számításának elvégzését.

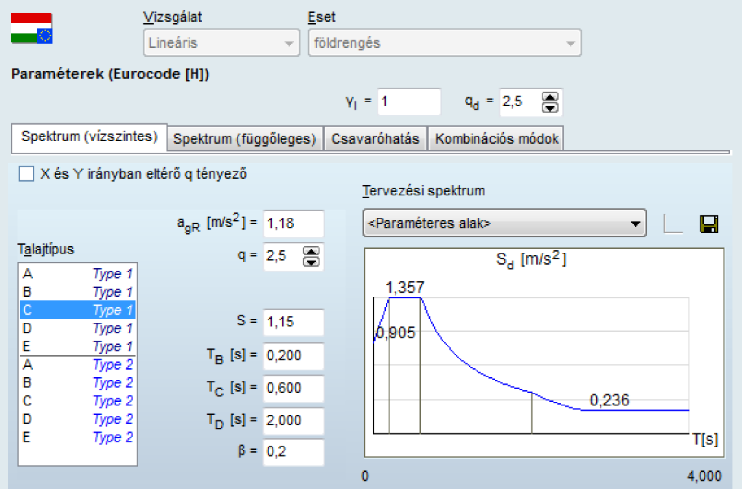

Figyelembe vett paraméterek:
-
12 rezgésalakot vizsgáltunk 15 iterációval egy manuálisanlétrehozott teheresetben
-
földrengésterhek
-
csavaróhatás
A modell segítségével vizsgálni tudtuk a falazatban fellép feszültségeket.

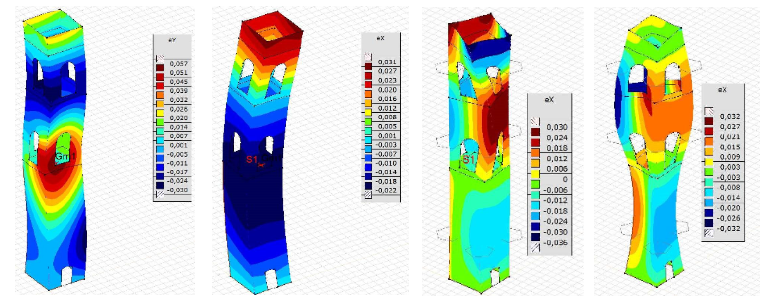

a torony rezgésalakjai
